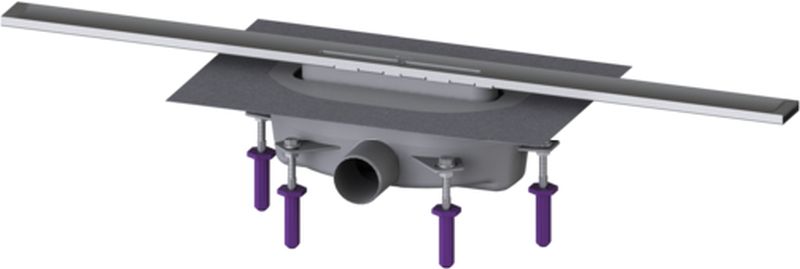

El canal de desagüe lineal estrecho Linearis Infinity para montaje a ras del suelo está diseñado para el drenaje lineal en interiores domésticos e industriales. El perfil del desagüe de acero inoxidable 1.4404 (V4A) se puede prolongar en línea recta o utilizando tres elementos angulares (30°, 45° y 90°). El cuerpo de PP está equipado con aislantes acústicos y antivibratorios (clavijas). El desagüe tiene un collarín con cierre a presión con una estera impermeabilizante montada de fábrica, de conformidad con las normas PN-EN 1253-1 y DIN 18534-1-W3-I. El perfil del desagüe se puede desplazar en el collarín con cierre a presión a lo largo y a lo ancho para compensar las tolerancias de construcción. Con sifón con cierre de agua de 50 mm. La abertura de desagüe abierta para el agua que se filtra evita que se inunde la superficie de sellado como consecuencia de la acumulación de agua.

Ejecución:

- sifón: con cierre hidráulico de 50 mm

- tipo de sellado: estera de sellado montada de fábrica (fzmu) según DIN 18534

Clase de estanqueidad según DIN 18534-1: W0-I

- Altura del cierre hidráulico: 50 mm

Características generales:

- tamaño nominal (DN): 50

Dimensiones:

- Longitud: 264 mm

- Ancho: 111 mm

- Altura mínima de montaje: 90 mm

Depósito:

- tamaño nominal de la salida (DN): 50

- tamaño nominal de la salida (DA): 50

Depósito/cuerpo básico:

- material del cuerpo del desagüe: PP

- Variante de la conexión: lateral

Características de la tapa:

- Tipo de tapa: tapa de acero inoxidable

- material de la tapa: acero inoxidable V4A

- Altura mínima del revestimiento: 11 mm

- espesor máx. del suelo: 25 mm

- Clase de carga: K 3 (EN 1253-1)

- Longitud: 800 mm

- Ancho: 45 mm

- Superficie: acero inoxidable, superficie cepillada

- Bloqueo: insertado

Forma de la base: cuadrada

- Capacidad de paso (l/s) con una elevación de 10 mm: 0,6 l/s

- Capacidad de paso (l/s) con una elevación de 20 mm: 0,8 l/s
