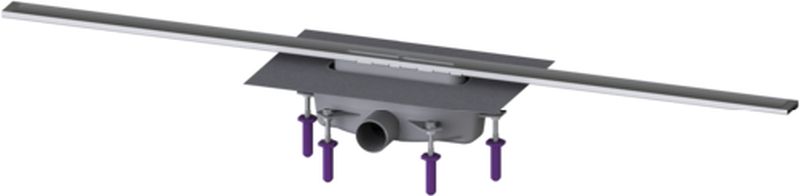

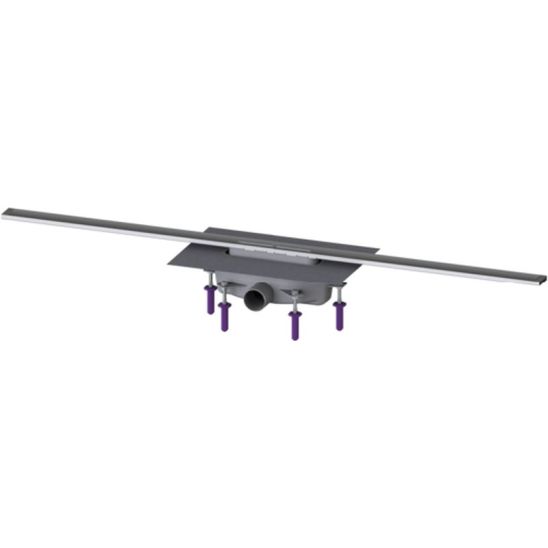

El sumidero lineal Linearis Infinity para instalación a ras de suelo es adecuado para el drenaje lineal en interiores domésticos e industriales. El perfil de desagüe de acero inoxidable 1.4404 (V4A) puede extenderse recto o con tres elementos angulares (30°, 45° y 90°). El cuerpo de PP está equipado con aislantes de ruido y vibraciones (pasadores). El desagüe dispone de una brida de ajuste a presión con estera impermeabilizante instalada de fábrica conforme a las normas EN 1253-1 y DIN 18534-1-W3-I. El perfil del sumidero se puede desplazar longitudinal y transversalmente en la brida de cierre a presión para compensar las tolerancias de construcción. Con sifón de 50 mm. El orificio de drenaje abierto para el agua de infiltración evita la inundación de la superficie de sellado por desbordamiento.

Diseño

- sifón: con sello de agua de 50 mm

- tipo de junta: estera de estanqueidad montada en fábrica (fzmu) según DIN 18534

Clase de estanqueidad al agua según DIN 18534-1 : W0-I

- altura del sello de agua 50 mm

Características generales:

- tamaño nominal (DN): 50

Dimensiones:

- longitud: 264 mm

- anchura: 111 mm

- altura mín. de instalación: 90 mm

Depósito:

- tamaño nominal del desagüe (DN): 50

- tamaño nominal del desagüe (DA): 50

Depósito / cuerpo base

- material del cuerpo del sumidero: PP

- variante de la espita: lateral

Características de la tapa

- tipo de tapa: tapa de acero inoxidable

- material de la tapa: acero inoxidable V4A

- altura mín. de la cubierta 11 mm

- grosor máx. del suelo: 25 mm

- clase de carga: K 3 (EN 1253-1)

- longitud: 1 200 mm

- anchura: 45 mm

- superficie: acero inoxidable, superficie cepillada

- cierre: insertado

Forma: cuadrada

- caudal (l/s) con rebosadero de 10 mm: 0,6 l/s

- caudal (l/s) con rebosadero de 20 mm: 0,8 l/s
