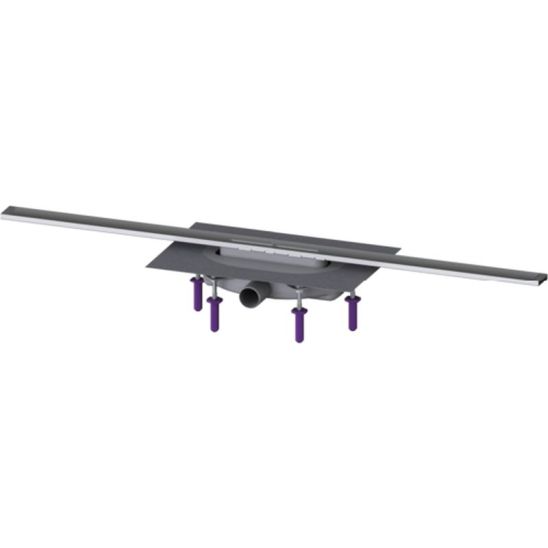

El sumidero lineal empotrado estrecho Linearis Infinity es adecuado para el drenaje lineal en el interior de locales domésticos e industriales. El cuerpo de PP está equipado con aislantes acústicos y antivibración (espárragos). El sumidero dispone de un collarín de cierre a presión con estera impermeabilizante instalada en fábrica conforme a las normas EN 1253-1 y DIN 18534-1-W3-I. El perfil del sumidero se puede desplazar longitudinal y transversalmente en la brida de cierre a presión para compensar las tolerancias de construcción. Con sifón mecánico Megastop. La abertura de drenaje abierta para el agua de infiltración evita la inundación de la superficie de sellado por desbordamiento.

Diseño

- sifón: Megastop (mecánico)

- tipo de junta: estera de estanqueidad montada en fábrica (fzmu) según DIN 18534

Clase de estanqueidad según DIN 18534-1 : W0-I

Características generales:

- tamaño nominal (DN): 40

Dimensiones:

- longitud: 264 mm

- anchura: 111 mm

- altura de instalación mín: 60 mm

Depósito:

- tamaño nominal del desagüe (DN): 40

- tamaño nominal del desagüe (DA): 40

Depósito / cuerpo base

- material del cuerpo del sumidero: PP

- variante de la espita: lateral

Características de la tapa

- tipo de tapa: tapa de acero inoxidable

- material de la tapa: acero inoxidable V4A

- altura mín. de la cubierta 11 mm

- grosor máx. del suelo: 25 mm

- clase de carga: K 3 (EN 1253-1)

- longitud: 1 000 mm

- anchura: 45 mm

- superficie: acero inoxidable, superficie cepillada

- cierre: insertado

Forma de la tapa: cuadrada

- caudal (l/s) con rebosadero de 10 mm: 0,2 l/s

- caudal (l/s) con rebosadero de 20 mm: 0,4 l/s
