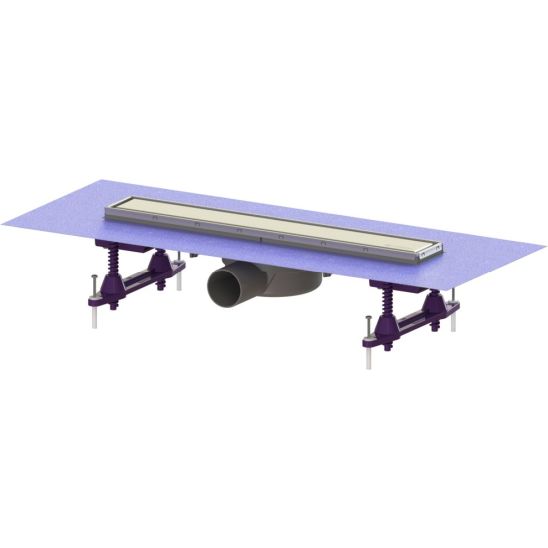

El sumidero lineal Linearis Compact con cuerpo de ABS soldado es adecuado para el drenaje lineal en interiores. La tapa puede invertirse para la inserción de baldosas. Con orificios preparados para agua de infiltración y sifón Multistop.

Diseño

- sifón: Multistop

- tipo de junta: junta compuesta

- orificios para agua de infiltración: prefabricados

- estanqueidad en el enchufe: estera de estanqueidad (fzmu) prefabricada según DIN 18534

- estanqueidad en el cuerpo: borde de unión

- clase de estanqueidad según DIN 18534-1: W0-I

- altura de la junta de estanqueidad 22 mm

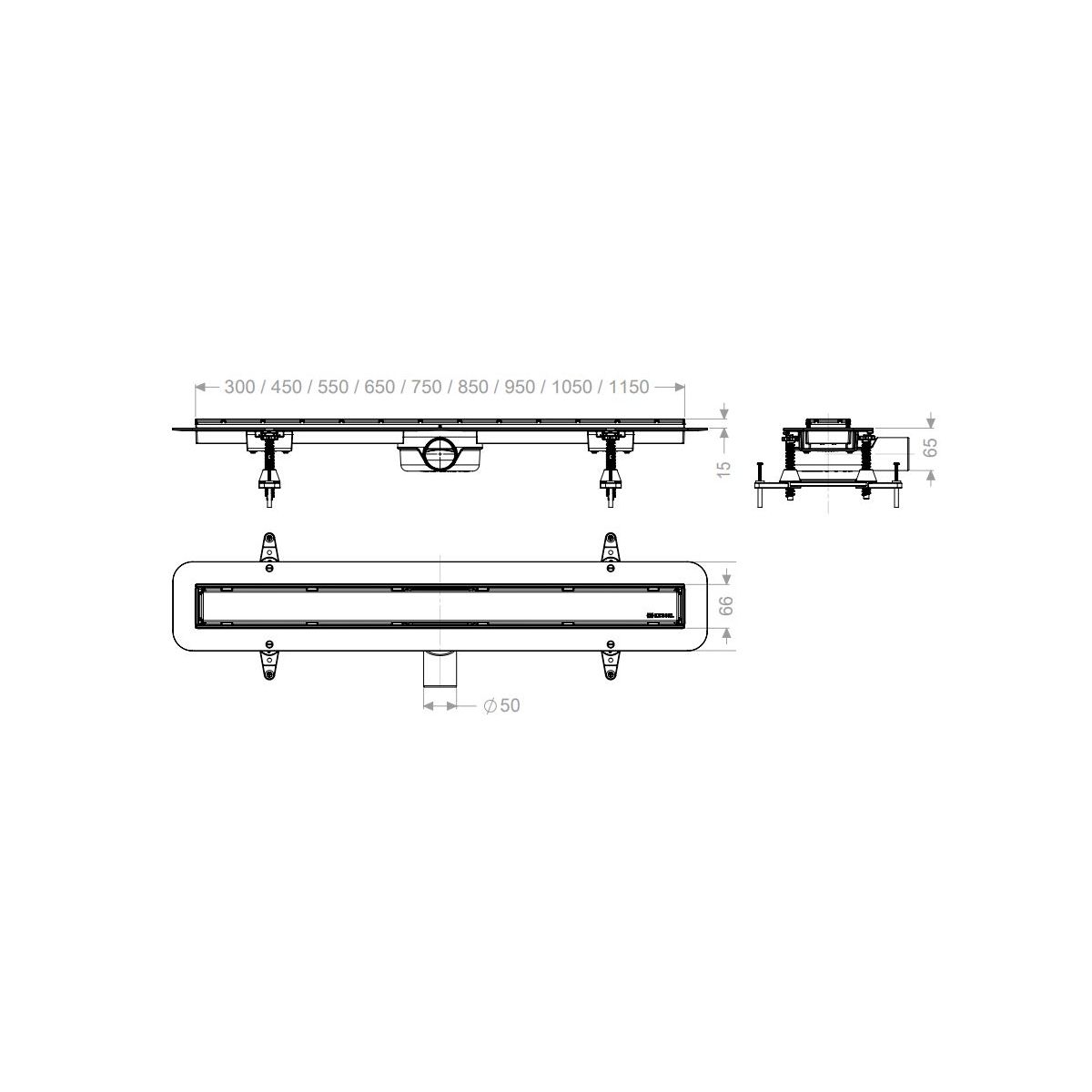

Características generales

- tamaño nominal (DN): 50

- diámetro exterior (DA): 50 Dimensiones:

- ancho: 191 mm

- altura: 80 mm

- nulo: 615 mm

Depósito:

- profundidad de instalación: 80 mm

- tanque/cuerpo básico: material del cuerpo del sumidero: ABS

Características de la tapa

- tipo de tapa: tapa de acero inoxidable

- rejilla de diseño: opcional para insertar azulejos

- material de la tapa: acero inoxidable V2A

- color de la cubierta: plata, a elegir

- espesor máx. del suelo: 15 mm

- clase de carga: K 3 (EN 1253-1)

- mecanismo de cierre: insertado

Rejilla

- longitud del marco: 550 mm

- anchura del marco: 66 mm

- material del marco: acero inoxidable V2A

- material del zócalo: ABS

- caudal (l/s) con entrehierro de 10 mm: 0,6 l/s

- caudal (l/s) con entrehierro de 20 mm: 0,7 l/s

- caudal (l/s) sin exceso de flujo: 0,5 l/s
