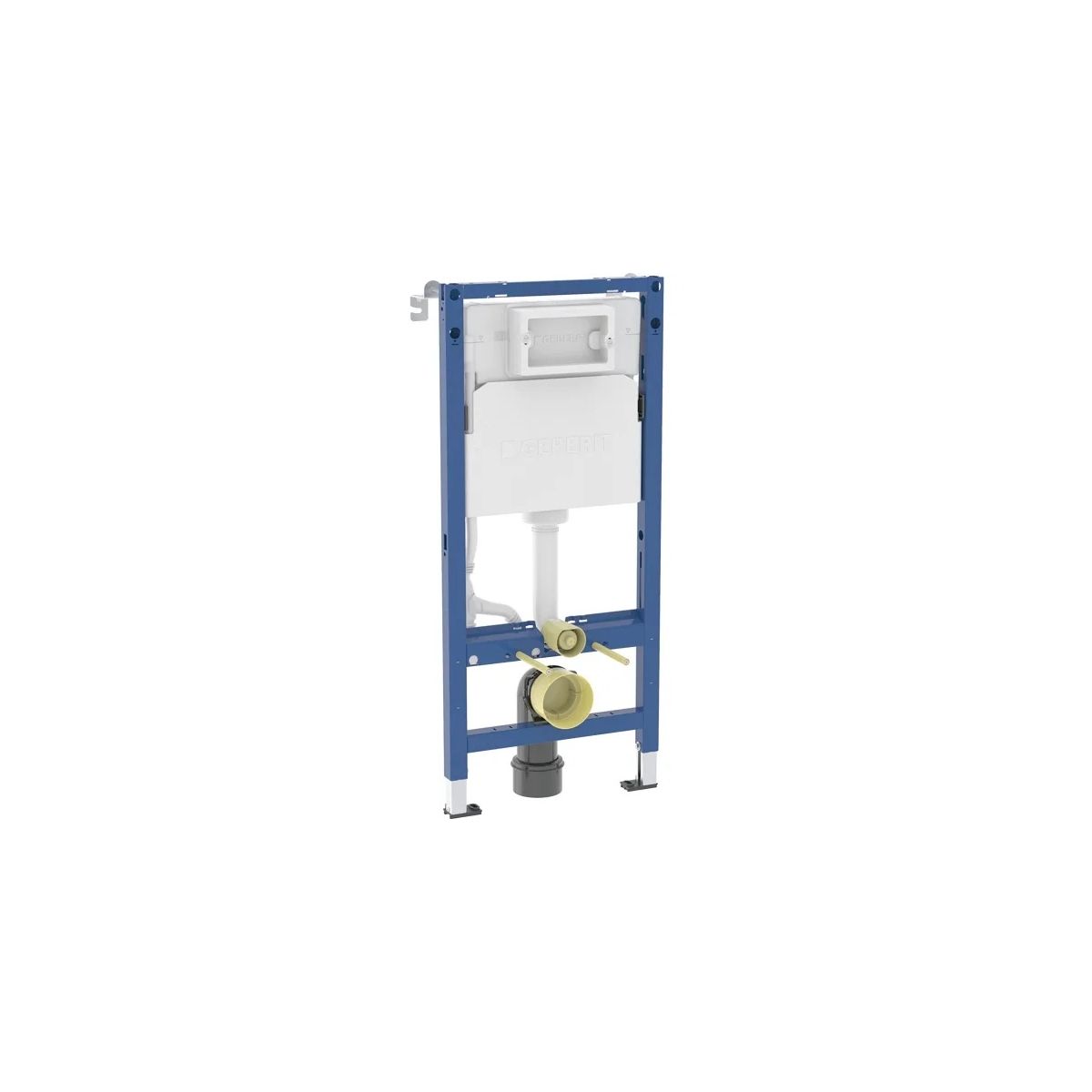

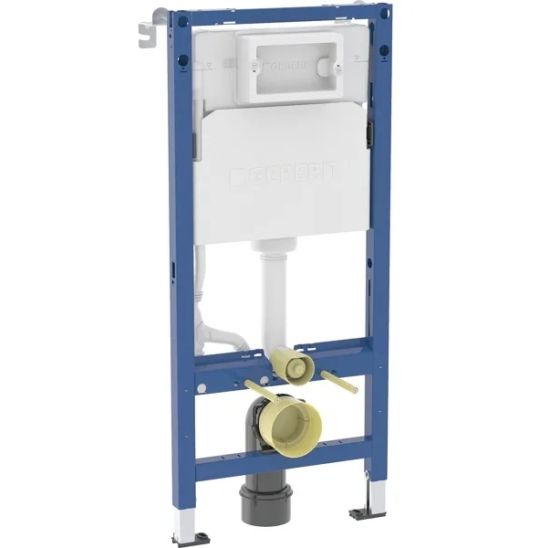

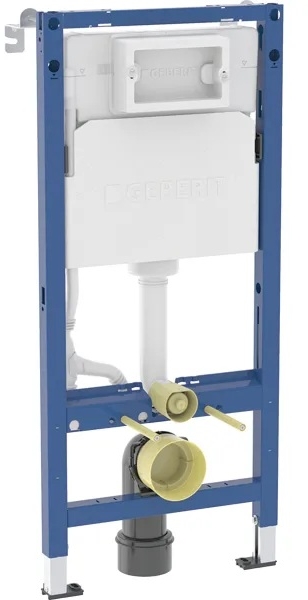

El bastidor empotrado para inodoro Geberit Duofix Delta incluye de serie los soportes de pared, lo que evita tener que comprarlos por separado. Este bastidor autoportante está diseñado para instalaciones ligeras (de placas de yeso) y garantiza una suspensión estable de la taza suspendida con un peso de hasta 400 kg. La estructura está equipada con una cisterna Delta de accionamiento frontal con aislamiento completo contra la condensación, que funciona exclusivamente con pulsadores de la serie Geberit Delta. En el embalaje de fábrica, además de los soportes distanciadores mencionados, se incluyen también todos los tubos de conexión necesarios, un codo de desagüe, varillas roscadas M12 y un juego de elementos de fijación. Sin embargo, el kit no incluye el pulsador de descarga ni la alfombrilla insonorizante, que deben seleccionarse individualmente según las necesidades estéticas y técnicas de cada caso.

Aplicación

- para paredes estructurales metálicas y de madera

- para el montaje en paredes de instalación de altura parcial o de altura de la estancia

- para el montaje en tabiques a la altura de la estancia

- para alturas de suelo de 0–20 cm

- para inodoros suspendidos de hasta 70 cm de longitud

Datos técnicos

- presión de 10–1000 kPa

- Temperatura máxima del agua: 25 °C

- ajustes de fábrica de la cantidad de agua de descarga: 6 l / 3 l

- rango de regulación de la descarga con gran volumen de agua: 4 l / 4,5 l / 6 l / 7,5 l

- rango de regulación de la descarga con poco agua: 2–4 l

- Caudal a 3 bar: 0,16 l/s

- Presión mínima de flujo: 10 kPa

- Caudal de cálculo: 0,09 l/s

- Material: acero

Características

- Serie 2025

- estructura estática autoportante, protegida contra la corrosión mediante recubrimiento de pintura en polvo

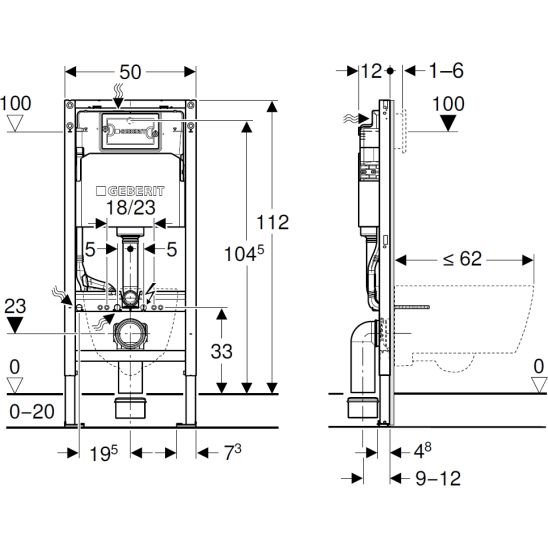

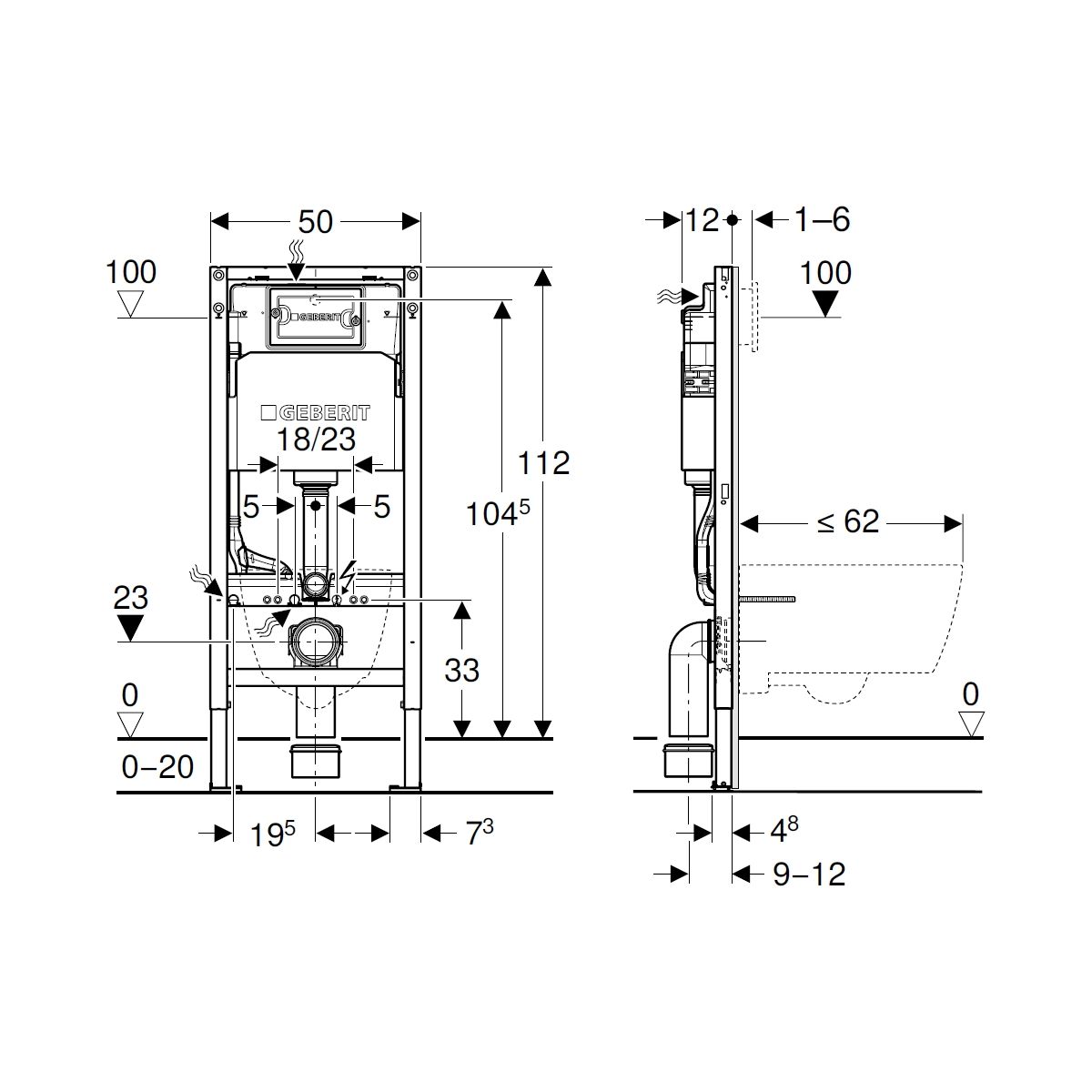

- Bastidor para inodoros suspendidos con dimensiones de conexión conformes a la norma EN 33 y saliente de hasta 62 cm

- Posición alternativa de fijación del soporte distanciador

- patas de plástico

- profundidad de los pies adecuada para el montaje en perfiles en U UW 50

- Patas de montaje galvanizadas y protegidas contra la corrosión

- Codo de conexión con posibilidad de montaje sin herramientas

- Cisterna empotrada Geberit Delta de 12 cm, con aislamiento anticondensación

- para accionamiento frontal, apto para descarga monodosis, de dos volúmenes y descarga con función «stop»

- en el caso de los ajustes de fábrica, es posible volver a descargar inmediatamente

- Conexión de agua en la parte trasera o en la parte superior central

- con manguito protector para la entrada de agua de los inodoros con función de lavado Geberit AquaClean y para el cable de conexión

- Fijación de la conexión eléctrica

Contenido del suministro

- Conexión de agua R 1/2", tipo MasterFix y MeplaFix, con válvula angular integrada y anillo adaptador

- Carcasa protectora de la boca de inspección, de espuma de poliestireno

- 2 espárragos distanciadores

- 2 soportes distanciadores

- Juego de conexión para inodoro, ø 90 mm

- Codo de conexión de 90° de PE-HD, ø 90 mm

- Racor de transición de PVC, ø 90 / 100 mm

- materiales de fijación y protección
