• color grafito (C12)
• radiador de acero
• modernos colectores triangulares y perfiles horizontales
• montaje especialmente sencillo
• anchura (L) 540 mm
• altura (H) 1072 mm
• profundidad (G) 70-80 mm
• conexión inferior en los colectores
• Distancia entre conexiones (h) 465 mm
• potencia para parámetros 55/45/20 °C: 276 W
• potencia para parámetros 75/65/20 °C: 520 W
• potencia para parámetros 90/70/20 °C: 652 W
• potencia recomendada del calentador 600 W
• recubrimiento de pintura de tres capas

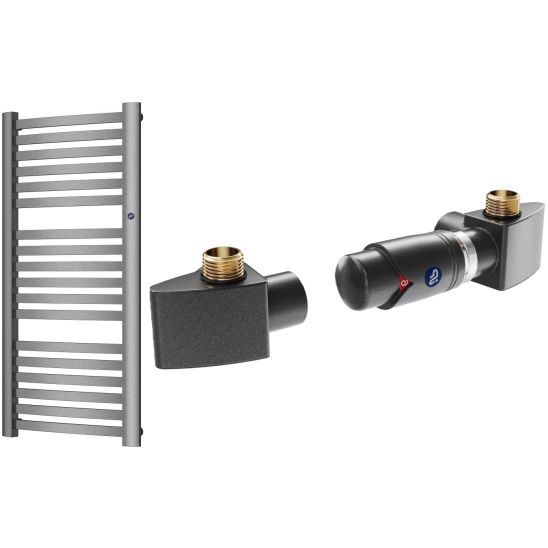

Instal Projekt Z17 conjunto termostático angular, axial, de forma triangular
Juego de válvulas específico para radiadores RETTO de Instal Projekt, adaptado para su montaje en instalaciones con alimentación inferior. Para la alimentación en el colector izquierdo, se debe montar la válvula derecha, mientras que para la alimentación en el colector derecho, se debe montar la válvula izquierda. El calentador eléctrico debe montarse en el colector de retorno de la instalación. El conjunto permite un control preciso de la temperatura y un funcionamiento fiable a altas temperaturas y presiones.

Características del producto:

• válvula angular, axial, de forma triangular

• regulación termostática: rango de 8 a 30 °C

• cabezal termostático Brillant con sensor de líquido, regulable manualmente

• rosca de montaje del cabezal: M30 x 1,5

• alimentación de la instalación en el lado del cabezal termostático

• válvula de alimentación: Kv 0,18-0,60 (Kvs 0,07-0,87)

• válvula de retorno: Kv 0,17-1,45 (Kvs 1,05)

• rosca de conexión al radiador: exterior G1/2”

• temperatura máxima de funcionamiento: 120 °C

• presión nominal: 1 MPa

El conjunto incluye:

• válvula termostática con ajuste completo

• válvula de retorno de corte

• cabezal termostático Brillant

• racores de compresión para tubos PEX 16x2 (M22x1,5) – 2 uds.

• tapón G1/2” – 2 unidades

Información adicional:

• versión: derecha

• color: gris / grafito (C12)
